塑料阶梯环 聚丙烯阶梯环

▲ 形状和结构优势：

塑料阶梯环产品具有以下优点：

1、通量大压降小：由于填料结构及装填特点，使填料层中的气体通道更均匀，折返路径变短，所以在增加填料层气体通量时并未加大填料层的压降；

2、效率高：塑料阶梯环填料的翻边不单可以增加填料层的空隙，而且使空隙均匀，均匀的空隙有利于液体在填料的表面形成更均匀更有效的液膜，提供汽、液良好的通道，不存在在鲍尔环或鞍形填料那呆滞表面或干表面，因而阶梯环填料的传质效率较上述两种填料要高；

3、操作弹性大：由于阶梯环填料大大地改善了填料层内部的液体均匀分布及气液接触状况，使其操作范围有了较大的增长，其L/G可在50-0.05范围内进行操作；

4、抗污性好：由于填料层特有的空间排列，使填料间呈喘流接触，且很少有集中的空洞，这有利于均匀的气体剪力冲刷填料。有由于覆盖于填料表面的液膜均匀，消除了液体死点，使污垢均匀随液流而下，不象其他填料那样容易沉积在填料的表面上，因而提高的填料的抗污堵性能；

5、最小湿润速率小：此种填料的压降降低液体的停留时间短，所以要求液体湿润速率也低。传质公司根据对200多座塔的研究结果，认为操作压力低到13.33Pa时，液体喷淋速率可代到245Kg/(m².h)；

6、有利于液-液萃取操作：由于阶梯环填料具有较低的环径比，填料有序排列倾向增加，使得填料层内的集中空洞少，分散相液滴径向流动路径缩短，从而减少了分散相液滴并聚成团的现象，使得液滴的初始颁由状态可在全塔式得以保持。因此，可使阶梯环填料萃取塔在通过容量、分散相聚并现象少的情况下操作，也就是主没有相间表面的损失。这样萃取塔的效率可以与那些引入外部能量的萃取装置（如脉冲萃取塔等）相比。

▲ 产品形状及结构、材质：

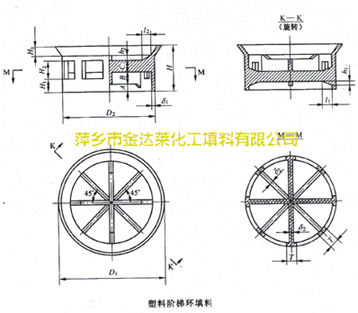

阶梯环产品形状如下图：

我公司除生产聚丙烯塑料阶梯环外，还可生产增强聚丙烯、氯化聚氯乙烯、聚氯乙烯、聚四氟乙烯、聚偏氟乙烯、聚苯乙烯塑料阶梯环。

▲ 产品技术参数

                    塑料阶梯环填料规格特性参数

▲ 产品应用范围及应用实例：

    塑料阶梯环填料化肥厂的常压脱硫塔；硫酸亚铁氨溶液脱硫；化肥厂CO₂水洗塔；农药生产中HCl吸收塔；NaOH溶液吸收HCl的酸洗尾气吸收塔；污水处理气浮法空压机供气的喷淋式填料罐，使用聚丙烯阶梯环作为填料的压力溶气罐具有能耗低、溶气效率高。应用实例如下：

1）、聚丙烯阶梯环在常压脱硫塔中的应用：某化肥厂ADA脱硫塔使用φ76mm的塑料阶梯环替代φ80mm的陶瓷拉西环填料的改造中，解决了过去和瓷拉西环填料经常发生的硫磺堵塔的问题，延长了生产检修周期；

2）酸洗尾气吸收塔：酸洗尾气吸收塔对填料的要求是既能耐酸性尾气的腐蚀，又具有较高的吸收效率和较低的压降，以利降低能耗和采用耐酸性尾气腐蚀的低压塑料风机。四机部第十设计院设计了SPF型酸性气体处理装置的定型设备，其中吸收塔内装Dg38塑料阶梯环2m，用10%NAOH溶液吸收HCl，H₂SO₄，HF等酸性尾气。吸收率可达可90%，全塔压降仅为27mmHg。采用10%NaOH溶液及喷气体氨的办法吸收HNO3尾气，效率可达70~80%。

3）聚丙烯阶梯环在盐卤脱溴中应用： 某盐厂采用亚硫酸法从地上卤水中吹溴，其吹出塔和吸收塔均采用Dg50瓷拉西环填料。该厂在Φ300mm的实验塔中采用Dg50塑料阶梯环填料进行实验，证明塑料阶梯环填料的压降仅为瓷拉西环填料的30%左右，采用6.5mm高的塑料阶梯环填料层，可相当10m瓷拉西环填料层的吹出和吸收效果。 根据对年产500t吹溴厂的初步设计估算，采用塑料阶梯环填料。代替瓷拉西环填料充填吹出塔和吸收塔，采用亚硫酸法的工艺条件，可较过去用碱法制溴成本下降16%，基建投资可降低15%。该装置现已投产。

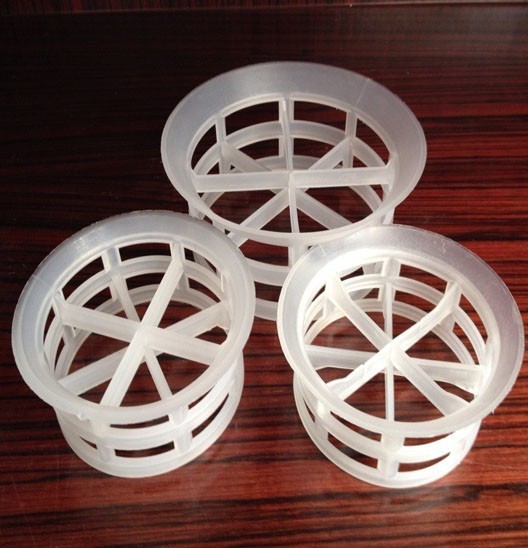

                                                                      PP聚丙烯阶梯环填料

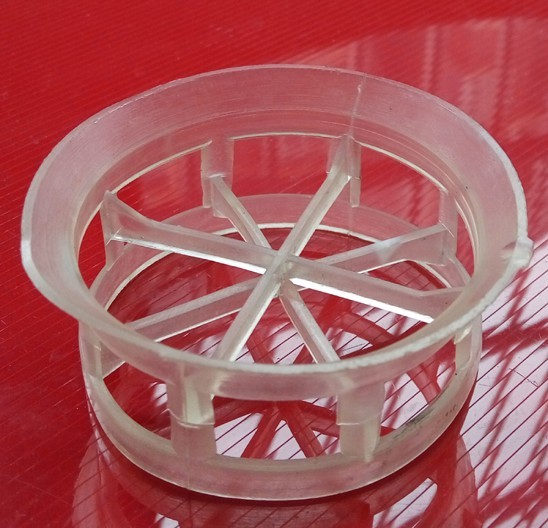

                                                            CPVC氯化聚氯乙烯塑料阶梯环

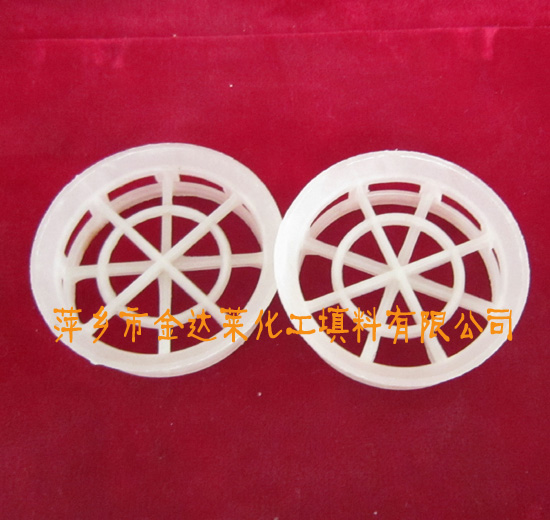

                                              RPP增强聚丙烯塑料阶梯环填料

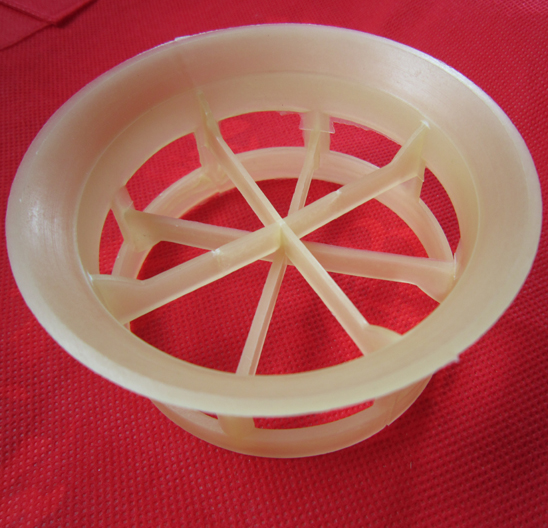

                                                        PVDF聚偏氟乙烯塑料阶梯环

PVC聚氯乙烯阶梯环填料
