金属阶梯环填料

产品介绍

金属阶梯环填料是美国传质公司（Mass Transfer Ttd）于70年代应用价值分析技术研究开发的一种新型颗粒塔填料，称为Cascade Mini Ring，也简称为CMR填料。其与鲍尔环填料同属开孔环类填料，但金属阶梯环填料的高径比小于1，所以阶梯环填料又具有短环的特点，属于开孔短环类填料。当时曾报道此种塔填料的出现，开辟了塔器填料技术的新纪元，使用该填料会使塔的处理能力和分离效率大大提高，超过了当时所有其他类型的塔填料，甚至在许多场合下也超过了板式塔。

产品结构特点

金属阶梯环填料与鲍尔环填料相同之处是均在环壁上开有内弯叶片的窗孔，，但阶梯环的高约为直径的一半，环的一边有锥形翻边，由于高度减小及锥形翻边的特殊结构，这种绕填料外壁流动气体的平均路径较鲍尔环填料大为缩短，增多了填料间的空隙率，可以减少气体通过填料层的阻力，这与短拉西环填料可以降低塔的夺降、提高塔通量的结论是一致的。由于翻边不但增加了填料的强度，也改善了填料层内填料堆积的状况，使填料部的堆积接触由环壁间的线接触为主变为点接触为主，而且增加气液接触点，有利于液体汇聚分散及液膜表面的不断更新，有利于填料传质效率的提高。一般阶梯环填料较鲍尔环填料的通量提高10-20%，压力降低30-40%，分离效率视具体工艺均有不同程度的提高。

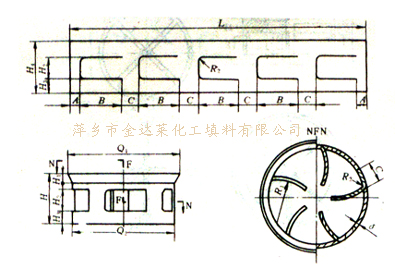

金属阶梯环填料形状与结构示意图

产品材质

我公司生产的不锈钢阶梯环填料采用符合国家标准规定化学成分的碳钢、不锈钢301、304, 304L,321、316, 316L、尿素级316L不锈钢、普通碳钢、镍蒙乃尔合金等材料制造。原料带经冲床切片、冲孔、模具整型等工艺加工而成。材料根据规格要求不同厚度为0.4-2.0mm之间。金属阶梯环填料产品具有机械强度高、耐酸碱化学腐蚀、耐高温、比表面积大、空隙高、阻力小、防污性能优良等优点，特别适用于真空精馏塔，处置热敏性、易合成、易聚合、易结碳的物料。

产品应用及应用实例

金属阶梯环填料已在世界上100多个国家中的许多塔中得到了应用。在欧州和美国的旧塔改造中，有60-80%的塔采用这种填料。特别值得提出的是，这种填料已代替塔板用于大型炼油厂的常压炼油塔、减压炼油塔以及脱丁烷塔等，*值塔径12米。该产品在化肥厂的脱碳、脱硫，炼油、化工、环保等行业中得到推广应用，普遍得到良好的效果。

金属阶梯环填料在精馏塔中代替现有的填料或塔板也已取得明显的效果。如在甲醇吸收塔和精馏塔、萃取塔中也起到提高通量和传质效率的效果。在润滑油糠醛抽提塔改造中，有一座φ1500mm的填料抽提塔，将原有8段2.75米高的铝质拉西环改为铝阶梯环填料，操作温度为93.3℃，设备尺寸不变，变更填料后处理量提高了44%，传质效率提高了47%；在减压炼油塔中，用2.13米高的φ76mm金属不锈钢阶梯环填料代替重柴油段的4层塔板，用1.83米的该填料代替下部汽提段的3层塔板，改造后轻柴油热能回收增加70%，干点增高，重柴油增加，重金属含量减低，塔的总压降降低。

产品特性数据

我公司的金属阶梯环特性参数如下：

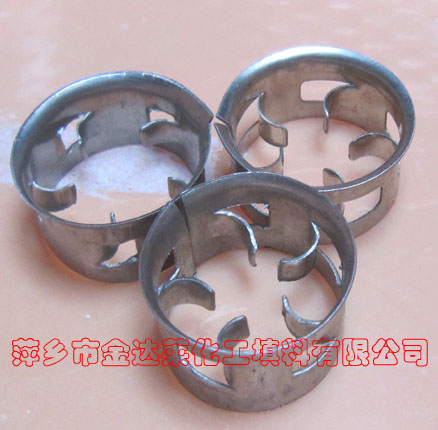

                                                                      316L不锈钢阶梯环填料

                                                       φ3.8*0.8 金属SS30408阶梯环

 碳钢阶梯环填料
